تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة: | تراجع الساخنة غال. الأسلاك والكابلات | sturcture: | عمود I-beam وشبكة حبل/شبكة حلقية |
|---|---|---|---|
| مقاس: | 4x10 م | طلاء: | المجلفن / غال. + PVC المغلفة |
نظام كامل

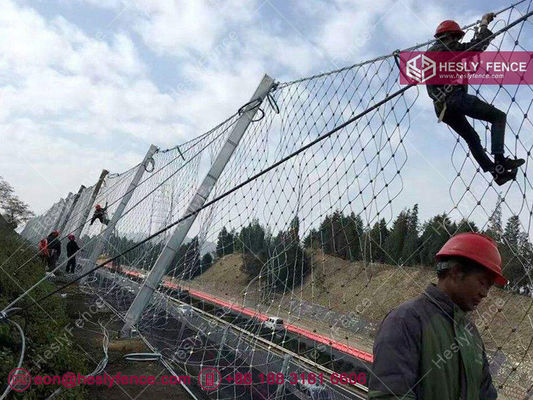

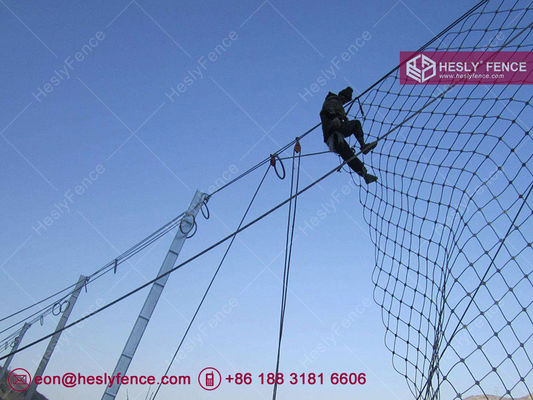

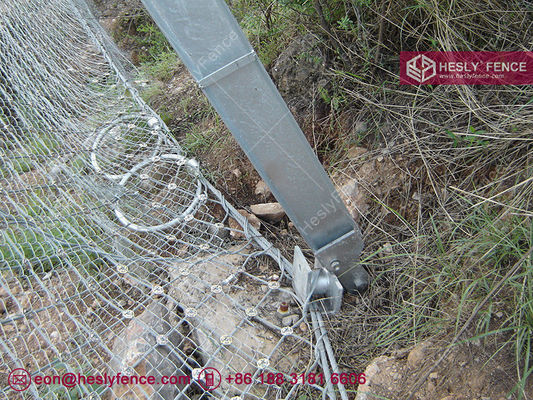

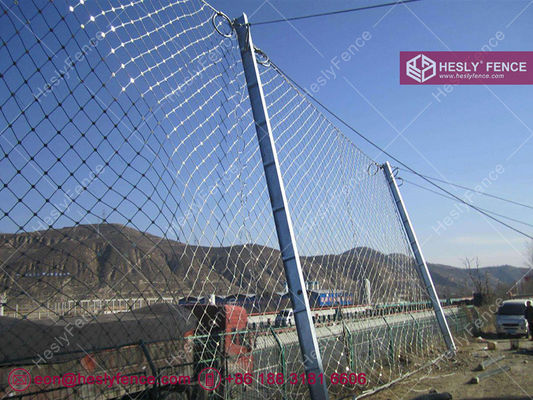

مثبت كابل فولاذي أو سياج احتواء الصخوريتكون من أعمدة على شكل حرف I متباعدة بمسافات معينة مع نظام دعم حبال سلكية يمتد من عمود إلى آخر مع أجهزة احتكاك خاصة موضوعة في حبال الدعم. ثم يتم ربط شبكات حبال سلكية بنظام الدعم وتدعمها شبكة سلكية. يجب أن تلبي جميع المثبتات المستخدمة في هذا النظام قوة السحب المطلوبة حسب طاقات الصخور التي سيمتصها النظام.
يستخدم هذا النوع من الأنظمة بشكل عام حيث يوجد تجمع كافٍ من سفح المنحدر إلى المنطقة التي يتم حمايتها. سيعتمد موقع وارتفاع السياج بشكل كبير على تضاريس الوجه وقيود المساحة في أسفل المنحدر. ستعتمد قدرة امتصاص الطاقة للسياج على كتلة الصخور المتساقطة، ومسارها المحتمل ومستويات الثقة المطلوبة. هناك عدة أنواع من التركيبات التي يمكن استخدامها اعتمادًا على حجم الصخور وسرعاتها وارتفاعات الارتداد للتحكم في تساقط الصخور وإيقافه. تم هندسة هذه الأنظمة واختبارها ميدانيًا على نطاق واسع لضمان عملها حسب المطلوب.
 |
|
| نظام حاجز شبكة الحبال الفولاذية | نظام حاجز الشبكة الحلقية |
نظام حواجز الصخور السلبية أو سياج الاحتواء يتم تركيبها كإجراء لاحتواء الصخور المتساقطة. الأنظمة السلبية، على عكس الأنظمة النشطة، تسمح بحركة الصخور ولكنها تركز على منع تساقط الصخور من الوصول إلى الطرق والسكك الحديدية ومناطق العمل والمناطق الأخرى التي يتم حمايتها. يتم الحماية عن طريق الاحتفاظ بأحداث تساقط الصخور والتحكم فيها واحتوائها. غالبًا ما تكون الأنظمة السلبية الحل الأكثر فعالية من حيث التكلفة حيث أن بعض مناطق مصدر تساقط الصخور غير متاحة.
|
الموديل
|
حجم الشبكة
|
حبل الدعم
|
حبل التثبيت العلوي
|
حبل التثبيت
|
حبل الخياطة
|
قدرة التحميل
|
|
RX-025
|
قطر السلك: 8 مم.حجم الشبكة: 200 مم × 200 مم.
حبل فولاذي مزدوج بقطر 18 مم.
حبل فولاذي مزدوج بقطر 12 مم.
|

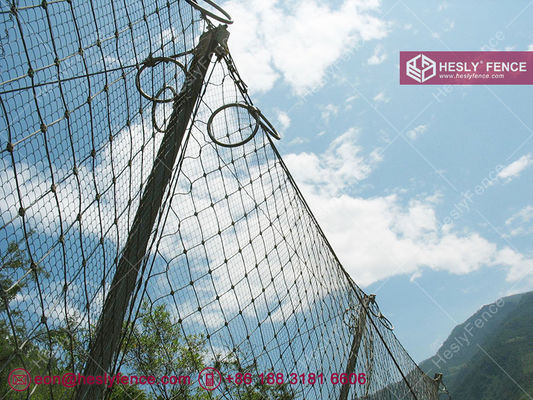

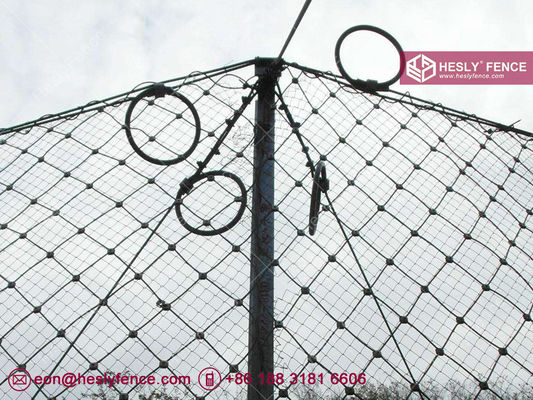

كل فاصل يحتوي على 3 حلقات تخفيف الضغط
حبل فولاذي مفرد بقطر 16 مم.
|
حبل فولاذي مفرد بقطر 16 مم
14 مم
|
8 مم
|
RXI-050
|
شبكة حلقية فولاذية:
|
|
شبكة حبال سلكية فولاذية:
|
قطر السلك: 8 مم.حجم الشبكة: 200 مم × 200 مم.
حبل فولاذي مزدوج بقطر 18 مم.
كل فاصل يحتوي على 6 حلقات تخفيف الضغط
|
المجموع 6 حلقات لتخفيف الضغط.
حلقة تخفيف ضغط واحدة
|
حبل فولاذي مفرد بقطر 14 مم
14 مم
|
≤ 1000 كيلوجول
|
RXI-100
|
شبكة حلقية فولاذية:
|
|
قطر السلك: 8 مم.
|
حجم الشبكة: 150 مم × 150 مم.
حبل فولاذي مزدوج بقطر 18 مم.
كل فاصل يحتوي على 10 حلقات تخفيف الضغط
|
المجموع 8 حلقات لتخفيف الضغط.
حلقتان لتخفيف الضغط
|
حبل فولاذي مفرد بقطر 18 مم
8 مم
|
≤ 2000 كيلوجول
|
RXI-050
|
شبكة حلقية فولاذية:
|
|
عدد الدوائر: 5.
|
قطر السلك: 3 مم.
قطر الدائرة: 300 مم. . كل فاصل وكل عمود معدني يحتوي على حلقة تخفيف ضغط واحدة. |
≤ 2000 كيلوجول
|
≤ 1000 كيلوجول
|
≤ 1000 كيلوجول
|
RXI-050
|
شبكة حلقية فولاذية:
|
|
عدد الدوائر: 7.
|
قطر السلك: 3 مم.
قطر الدائرة: 300 مم. . كل فاصل وكل عمود معدني يحتوي على حلقة تخفيف ضغط واحدة. |
حبل فولاذي مفرد بقطر 18 مم
|
≤ 2000 كيلوجول
|
≤ 2000 كيلوجول
|
RXI-100
|
شبكة حلقية فولاذية:
|
|
عدد الدوائر: 5.
|
قطر السلك: 3 مم.
قطر الدائرة: 300 مم. . كل فاصل وكل عمود معدني يحتوي على حلقة تخفيف ضغط واحدة. |
المجموع 6 حلقات لتخفيف الضغط.
حبل فولاذي مفرد بقطر 18 مم. حلقة تخفيف ضغط واحدة |
حبل فولاذي مفرد بقطر 14 مم
14 مم |
≤ 750 كيلوجول
|
RXI-100
|
شبكة حلقية فولاذية:
|
|
عدد الدوائر: 9.
|
قطر السلك: 3 مم.
قطر الدائرة: 300 مم. . كل فاصل وكل عمود معدني يحتوي على حلقة تخفيف ضغط واحدة. |
المجموع 8 حلقات لتخفيف الضغط.
حبل فولاذي مفرد بقطر 18 مم. حلقة تخفيف ضغط واحدة |
حبل فولاذي مفرد بقطر 16 مم
14 مم |
≤ 1000 كيلوجول
|
RXI-200
|
شبكة حلقية فولاذية:
|
|
عدد الدوائر: 12.
|
قطر السلك: 3 مم.
قطر الدائرة: 300 مم. . كل فاصل وكل عمود معدني يحتوي على حلقة تخفيف ضغط واحدة. |
المجموع 6 حلقات لتخفيف الضغط.
حبل فولاذي مفرد بقطر 18 مم. حلقة تخفيف ضغط واحدة |
حبل فولاذي مفرد بقطر 18 مم
14 مم |
≤ 2000 كيلوجول
|
RXI-200
|
شبكة حلقية فولاذية:
|
|
عدد الدوائر: 19
|
قطر السلك: 3 مم.
قطر الدائرة: 300 مم .
حبل فولاذي مزدوج بقطر 18 مم.كل فاصل وكل عمود معدني يحتوي على 1/2 حلقة تخفيف ضغط. |
المجموع 8 حلقات لتخفيف الضغط.
حبل فولاذي مفرد بقطر 18 مم. حلقة تخفيف ضغط واحدة |
حبل فولاذي مفرد بقطر 18 مم
14 مم |
≤ 2000 كيلوجول
|
